Тканевые рукава — традиционный фильтрующий элемент в системах пылеулавливания: они недороги и просты в изготовлении, поэтому распространены в промышленности.
В фильтрах DMC пыль сбивается сжатым воздухом. Импульсный клапан мгновенно выпускает сжатый воздух и увлекает за собой вторичный поток на высокой скорости — рукав резко раздувается и стряхивает с себя пыль. В серии есть типоразмеры на 24, 36, 48, 60, 72, 84, 96, 108 и 120 рукавов.
Мы объединяем надёжное фильтровальное оборудование с собственной инженерной экспертизой, создавая законченные системы аспирации для конкретных условий эксплуатации.
Как работает

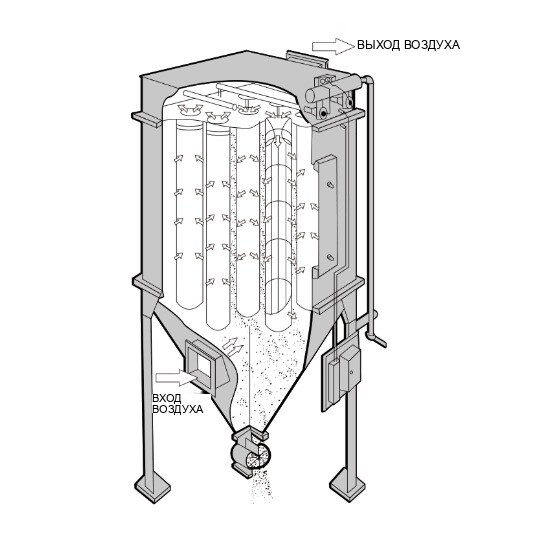

Запылённый воздух поступает в камеру снизу. Крупные частицы падают в бункер под собственным весом, мелкие оседают на поверхности рукавов. Со временем слой пыли растёт, сопротивление фильтра повышается, а расход воздуха падает — поэтому пыль нужно сбрасывать, чтобы фильтр работал эффективно, а потери давления оставались в заданных пределах.
При регенерации контроллер подаёт команды на электромагнитные импульсные клапаны, и рукав мгновенно проходит цикл «сжатие — расширение — сжатие». Важная особенность импульсных рукавных фильтров: во время регенерации потери давления и расход воздуха почти не меняются.
Где применяются
Химическая промышленность, фармацевтика, пищевое производство, стекло, кварц, керамические глины, углеродные материалы, механообработка, стройматериалы и абразивы.
Модельный ряд DMC
| Модель | Расход воздуха, м³/ч | Сопротивление, Па | Площадь фильтрации, м² | Габариты, мм | Масса, кг |
|---|---|---|---|---|---|
| DMC-24 | 2160–4300 | 1200–1500 | 20 | 1730×1060×3676 | 865 |
| DMC-36 | 3250–6480 | 1200–1500 | 30 | 1730×1460×3676 | 1060 |
| DMC-48 | 4320–8630 | 1200–1500 | 40 | 1730×1860×3676 | 1334 |
| DMC-60 | 5400–10 800 | 1200–1500 | 50 | 1730×2260×3676 | 1490 |
| DMC-72 | 6450–12 900 | 1200–1500 | 59 | 1730×2660×3676 | 1590 |
| DMC-84 | 7500–15 100 | 1200–1500 | 69 | 1730×3110×3676 | 1942 |
| DMC-96 | 8650–17 300 | 1200–1500 | 78 | 1730×3620×3676 | 2184 |
| DMC-120 | 10 800–20 800 | 1200–1500 | 98 | 1730×4420×3676 | 2594 |

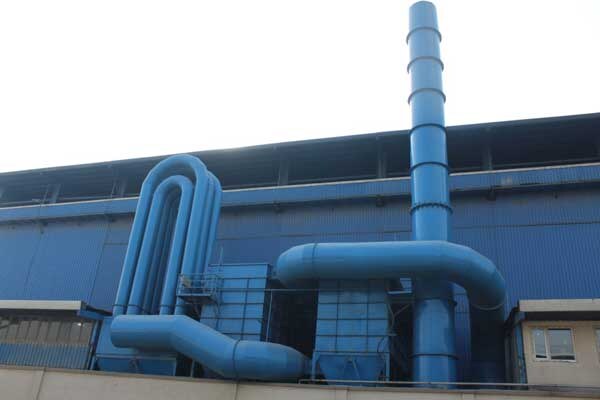

Случай из практики: индукционная печь
Заказчику нужна была аспирация индукционной печи средней частоты. Газы горячие — картриджные фильтры такие условия не держат. Расход при этом большой, и часть аппаратов вышла бы слишком дорогой в изготовлении. Рукавный фильтр дешевле, а рукава из стекловолокна выдерживают высокую температуру.
Если нужна не отдельная установка, а центральная система на несколько участков — смотрите модульные системы.
