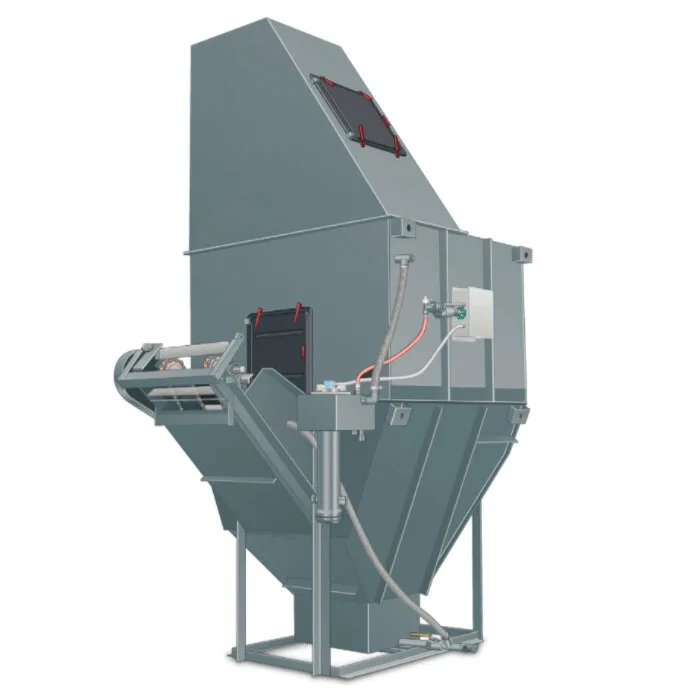

Ротоклон — мокрый пылеуловитель для тяжёлых условий: средние и высокие нагрузки по пыли, круглосуточная работа, ситуации, где вручную выгребать шлам ненадёжно или слишком дорого. Отличается от базового мокрого скруббера тем, что шлам удаляется автоматически, без остановки.
Мокрая очистка применяется там, где загрязнения сухими способами отделить трудно или небезопасно. Сухие пылеуловители часто дают более высокую степень очистки, но для горючей, влажной, липкой и налипающей пыли — например, при полировке или дробеструйной обработке — мокрый способ безопаснее и надёжнее.
Мы объединяем надёжное фильтровальное оборудование с собственной инженерной экспертизой, создавая законченные системы аспирации для конкретных условий эксплуатации.

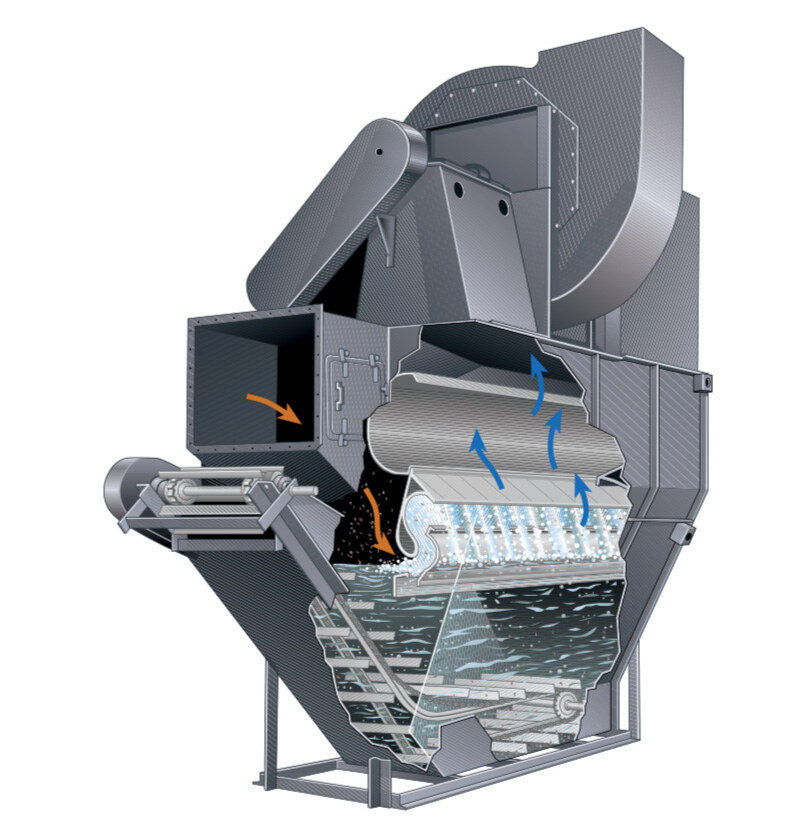

Как работает
Насоса, форсунок и насадки нет. Аппарат использует напор вентилятора: специально спрофилированный канал разгоняет поток так, что вода непрерывно вскипает волной и вымывает пыль. Это и называют самовозбуждающимся типом — в отличие от простых конструкций, где ставят насос и распыляют воду форсунками.
Точность здесь в двух вещах: в геометрии канала и в поддержании уровня воды. Если уровень не выдержан, волна не переворачивается и очистки не будет.
Автоматическое удаление шлама
Ротоклон рассчитан на то, чтобы не выгребать шлам руками. Стенки бункера сделаны крутыми, чтобы материал не залипал, а шламовый транспортёр вытаскивает собранную пыль наружу. Аппарат работает 24/7, шлам выгружается прямо на ходу — останавливать нужно только на обслуживание, чтобы слить воду и вычистить бак.

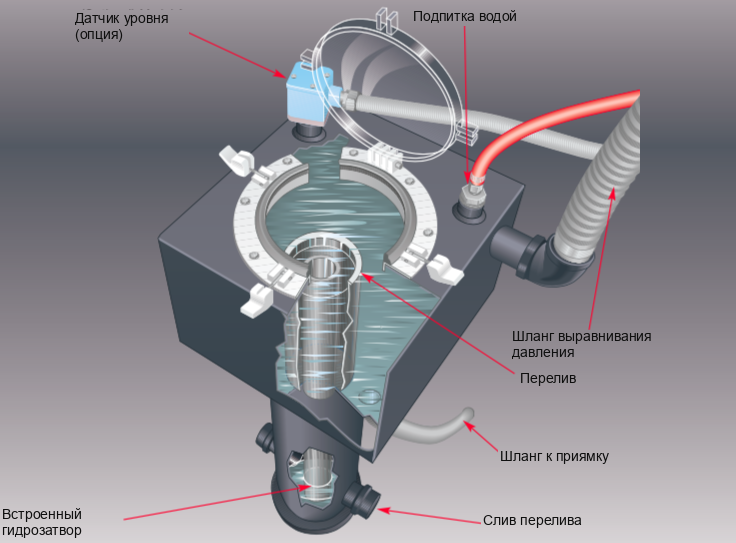

Автоматическая подпитка водой
Вода уходит на испарение, на смачивание пыли и через перелив. Подпитка идёт через блок контроля уровня и держит уровень в нужном диапазоне — следить за этим вручную не нужно.
Какую пыль улавливает
Пар
Утилизация отходов, машины литья под давлением, резка, окрасочные камеры, сварка, морозильные установки, электроэрозионные станки, снятие краски, гальваника, выплавка свинца, цинкование, разливка слитков.
Дым
Сварка, лазерная обработка, печи и испытательные стенды двигателей, отрезные станки, участки закалки, литьё под давлением, миксеры, литейные производства, обжиг и варка стекла, мусоросжигание.
Алюминий и магний
Небольшое количество смазки, напыление, резка, снятие заусенцев, крацевание. Резка, шлифовка, последующие операции, ковка.
Стружка сплавов
Сверление, фрезерование, черновое фрезерование, распиловка, снятие заусенцев, формообразование, переработка отходов.
Волокнистая пыль
Ворс и текстильная пыль, полировка, бумагоделательные машины, сортировка отходов, текстильное и пищевое производство, предприятия по переработке отходов, производство изоляции, удаление асбеста.
Липкая пыль
Фармацевтика, продукты питания, корма, краска, пластик, модельное производство. Печатные машины, пищевое производство, шины, чипсы, керамические смесительные узлы, клеи, узлы смешивания и транспортировки.
Масляная пыль
Большие кухни, переработка туш, пищевое производство и моечное оборудование, смесительные узлы, биофильтры, обезжиривание в фармацевтике.
Горючая и взрывоопасная
Полировка после шлифовки, дробеструйные машины, производство взрывчатых веществ, переработка и сушка отходов, пищевое производство, производство печатных плат, стенды проверки тормозов, энергетика, минеральное сырьё.
Углеродная пыль
Бентонитовые наполнители, смесители технического углерода, производство шин, цементная промышленность, минеральное сырьё, производство электродов, модельное производство, производство красок.
Кожа, резина, пластик
Обувное производство из резины, кожи и пластиковой крошки, восстановление шин, переработка пластика, производство плёнки, экструзия, изготовление моделей, текстильное производство.
Металлообработка
Резка, полировка, шлифовка, дробеструйная и пескоструйная обработка, термические процессы.
Стекловолокно и покрытия
Шлифовка металла с FBE-покрытием, резка, полировка и напыление изделий из стекловолокна.
Модельный ряд
| Модель | Расход воздуха, м³/ч | Потери давления, Па | Мощность, кВт | В, мм | Ш, мм | Г, мм |
|---|---|---|---|---|---|---|
| Rotoclone-1.5C | 2520–3034 | 1500–2000 | 4–5,5 | 3607 | 2308 | 1216 |
| Rotoclone-2.5C | 4200–5054 | 1500–2000 | 5,5–7,5 | 3607 | 2308 | 1216 |
| Rotoclone-4C | 6720–8064 | 1500–2000 | 7,5–11 | 3708 | 2308 | 1724 |
| Rotoclone-6C | 10 080–12 096 | 1500–2000 | 11–18,5 | 3937 | 2308 | 2257 |
| Rotoclone-8C | 13 440–16 128 | 1500–2000 | 18,5–22 | 4861 | 2503 | 2318 |
| Rotoclone-12C | 20 160–24 196 | 1500–2000 | 22–37 | 5267 | 3109 | 2318 |
| Rotoclone-16C | 26 880–32 256 | 1500–2000 | 37–45 | 5194 | 3755 | 2318 |
| Rotoclone-20C | 33 600–40 320 | 1500–2000 | 45–55 | 5194 | 4364 | 2521 |
| Rotoclone-24C | 40 320–48 384 | 1500–2000 | 45–55 | 2702 | 4978 | 2521 |
| Rotoclone-28C | 47 040–56 448 | 1500–2000 | 55–75 | 2702 | 4978 | 2521 |
| Rotoclone-32C | 53 760–64 512 | 1500–2000 | 55–75 | 2702 | 4978 | 2521 |
| Rotoclone-36C | 60 480–72 576 | 1500–2000 | 90–110 | 5448 | 6686 | 2521 |
| Rotoclone-40C | 67 200–80 640 | 1500–2000 | 90–110 | 5601 | 7296 | 2521 |
| Rotoclone-44C | 73 920–88 704 | 1500–2000 | 110–132 | 5601 | 8011 | 2521 |
| Rotoclone-48C | 88 704–93 300 | 1500–2000 | 110–132 | 5601 | 8620 | 2521 |

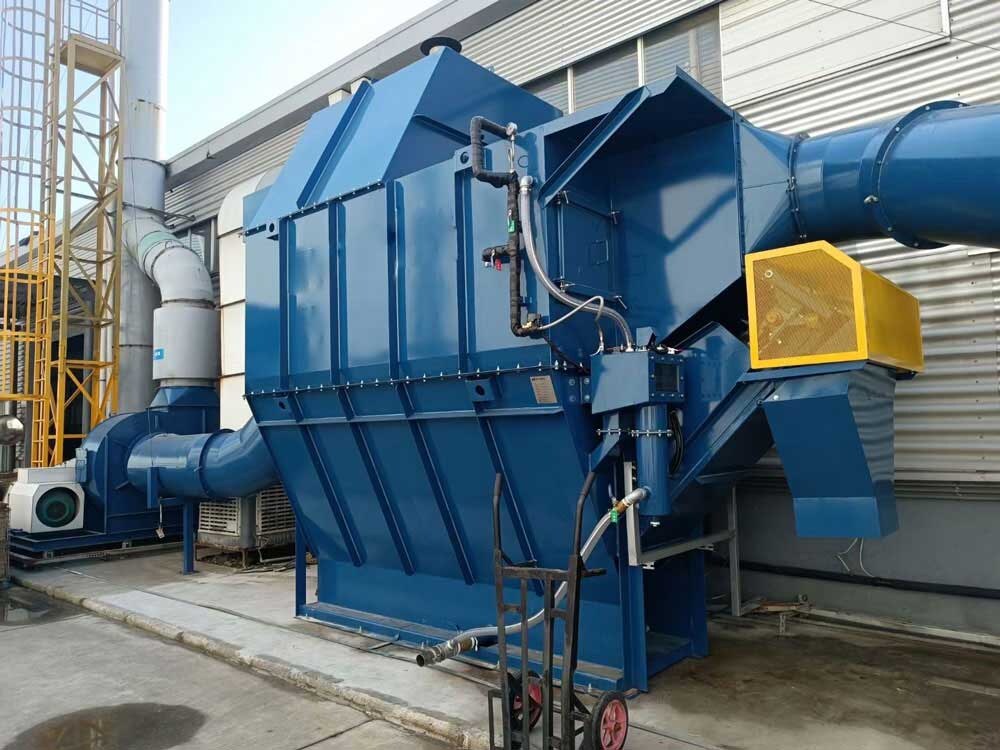

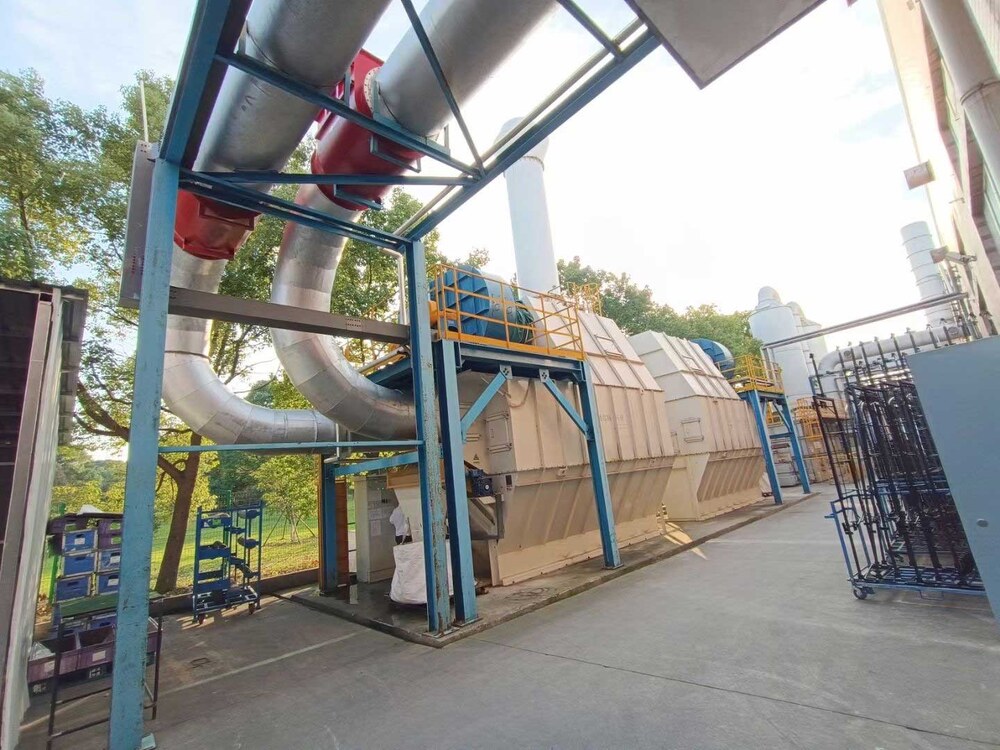

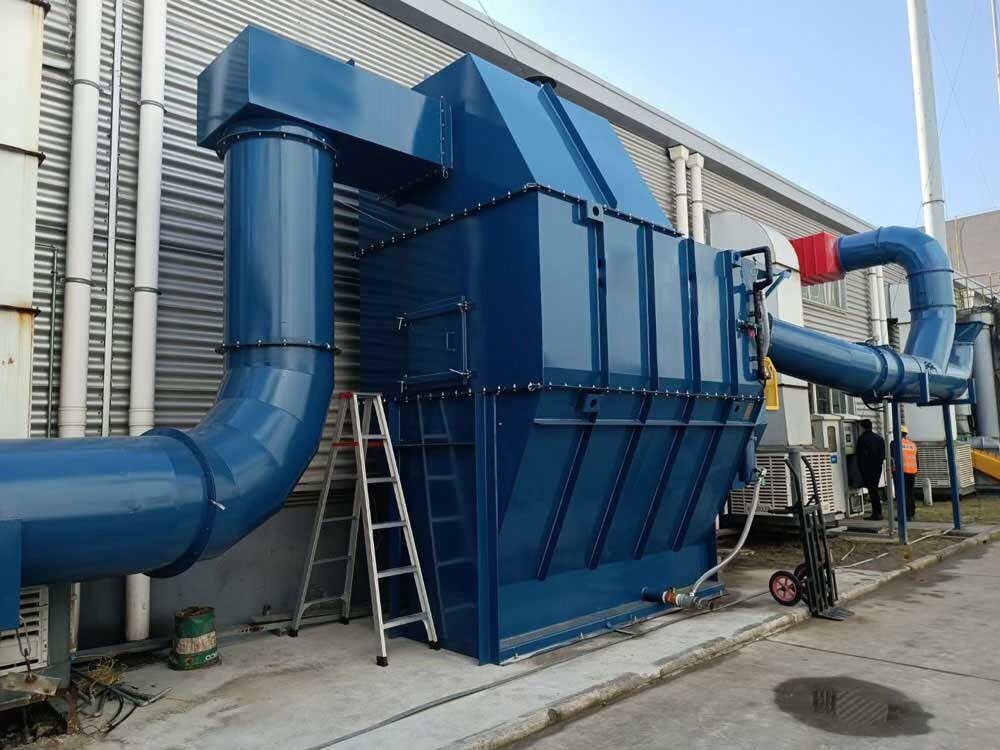

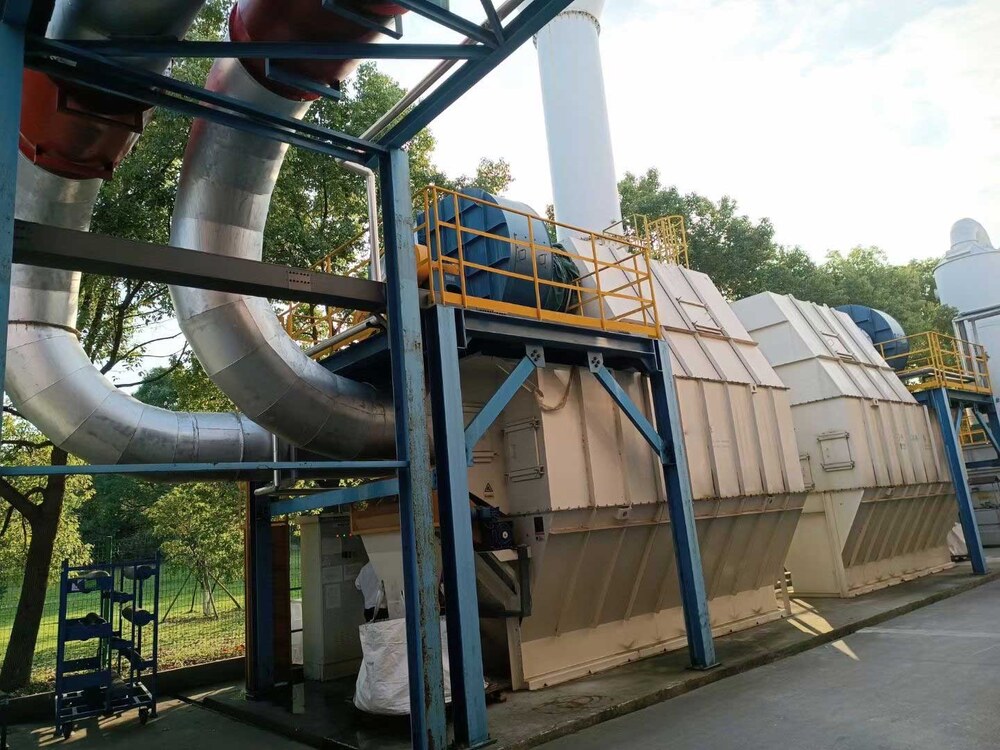

Объекты
Вопросы и ответы
Подойдёт для высокотемпературной пыли с паром?
Да. Ротоклон хорошо работает с горячей парогазовой смесью, которая образуется на агломашинах, смесителях, шлаковых ваннах, при магнетизирующем обжиге в металлургии. После очистки остаточная запылённость — не более 10 мг/м³.
А горючая пыль от алюминия, магния, титана?
Да. При шлифовке и полировке этих сплавов пыль горюча и взрывоопасна. Насоса и форсунок в аппарате нет, засоряться нечему. Отдельно решён вопрос водорода: некоторые металлические порошки при контакте с водой его выделяют, поэтому в конструкции есть канал отвода водорода, а на остановленном оборудовании клапан сброса водорода сверху постоянно открыт.
А липкая пыль с маслом, жиром и клеем?
Да. Разделительные составы для литья обычно замешивают на пробковой муке, костном клее, отработанном масле. Такая пыль забивает поры рукавов и картриджей — сухие фильтры для этих условий не подходят, а ротоклон подходит.
Много ли расходуется воды?
Нет, вода работает по кругу. Часть уходит на испарение — датчик уровня открывает клапан и доливает автоматически. Уровень контролируется по трём отметкам (высокий, средний, низкий), они выводятся на панель и связаны с программой контроллера.
Можно ли использовать зимой, если бывают морозы?
Да. Оборудование ставят в помещении с плюсовой температурой, бак оснащают паровым или электрическим подогревом, снаружи — обогреваемая теплоизоляция.
Что делать со сточной водой?
Если есть очистные — сбрасывать туда. Если нет, ставят разделение шлама: фильтр-пресс, шнековый обезвоживатель. Получается относительно сухой шлам, а осветлённая вода возвращается в систему.
Что с пылью, которая плавает на поверхности и не растворяется?
Для неё есть автоматический сборник плавающих загрязнений — он снимает их переливом.
Какой бывает расход воздуха и велики ли потери давления?
Диапазон мокрых пылеуловителей — от 1000 до 500 000 м³/ч. Сам аппарат забирает 1500–2000 Па, поэтому вентилятор подбирают на давление от 3000 Па.
А если вентилятор высоконапорный, больше 5000 Па?
Можно. У самовозбуждающегося типа чем выше потери давления, тем сильнее удар потока, интенсивнее волна и лучше промывка. Но удерживать уровень воды в таком режиме сложнее, и надо считать энергопотребление.
Чем самовозбуждающийся тип отличается от ударного, форсуночного и трубы Вентури?
Ему не нужны ни насос, ни форсунки, ни насадка, и засоряться нечему. Он работает на аэродинамике: специальный канал использует напор вентилятора и раскручивает волну, которая смывает пыль. Форсуночная башня и труба Вентури устроены проще: насос, насадка, распыление через форсунку. Суть самовозбуждающегося типа — в точном расчёте канала и точном контроле уровня воды: иначе волна не перевернётся и очистки не будет.
Чем отличается тип C от типа ZH?
C — с плоским дном и скребковым шламоудалителем. ZH — без шламоудалителя, с коническим бункером и сливом через клапан.
Можно ли работать, не меняя воду?
Теоретически да. На практике солесодержание будет расти, вода начнёт пахнуть. Часть воды уходит при работе и со шламом, уровень падает, и система автоматически доливает свежую — то есть частичная подмена воды происходит сама собой.
Если шлам можно удалять при остановках, достаточно базового мокрого скруббера серии ZH.
