Мокрый скруббер улавливает пыль водой, а не фильтрующим материалом. Забиваться и гореть здесь нечему, поэтому его выбирают там, где сухие фильтры опасны или быстро выходят из строя: горючая и взрывоопасная пыль, липкая и гигроскопичная, влажная, абразивная, горячая, пыль с искрами.
Мы объединяем надёжное фильтровальное оборудование с собственной инженерной экспертизой, создавая законченные системы аспирации для конкретных условий эксплуатации.
Как работает
Главный узел здесь — центробежный вентилятор, поэтому аппарат называют мокрым центробежным скруббером. Насоса и форсунок нет, а значит нет и того, что может засориться.

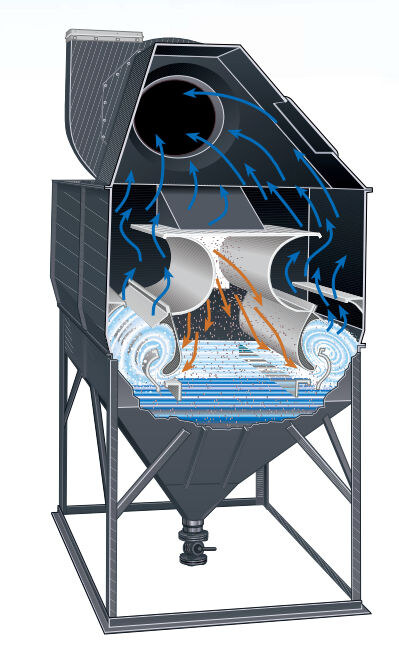

В корпусе есть водяная «горловина». Запылённый воздух входит в аппарат и проходит две ступени промывки, пыль оседает на дно. Очищенный воздух вытягивается через каплеуловители. Вода расходуется только на испарение, её доливает бак подпитки.

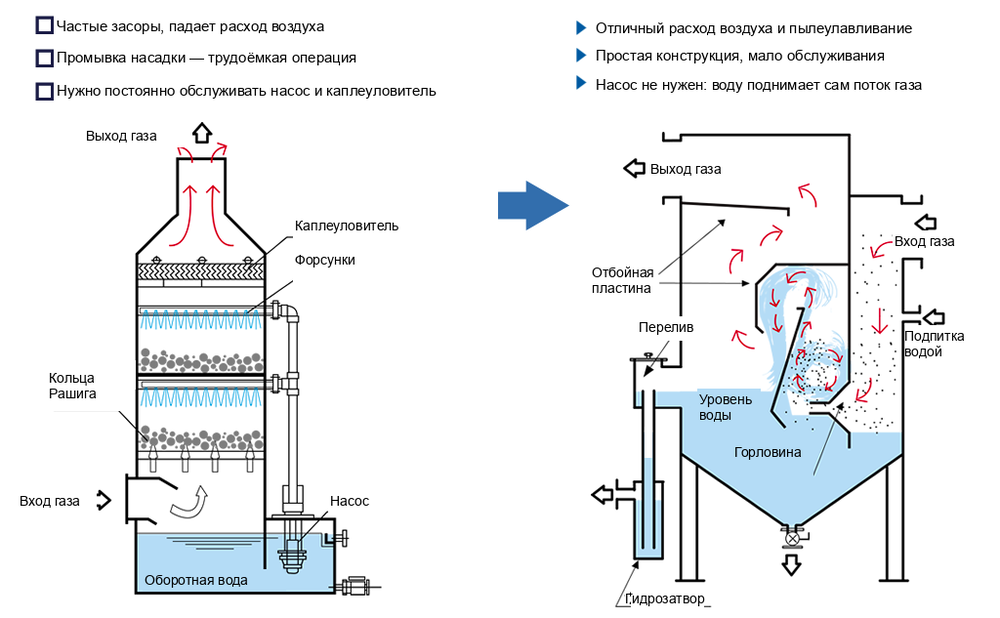

Чем отличается от насадочной башни
В насадочной башне воду подаёт насос через форсунки, а газ проходит через слой насадки. Форсунки и насадка засоряются, расход воздуха падает, промывать насадку трудоёмко, насос и каплеуловитель требуют регулярного обслуживания.
В мокром скруббере воду поднимает сам поток газа. Конструкция проще, обслуживания меньше, засоряться нечему.
Преимущества
- безопасен для горючей и взрывоопасной пыли;
- эффективность 99% на частицах от 3 мкм;
- низкие затраты на обслуживание — нет насоса;
- малый расход воды: вода уходит только на испарение;
- улавливание в месте образования пыли;
- автоматическая подпитка воды, простое обслуживание;
- низкое сопротивление и низкое энергопотребление.
Недостаток: сточную воду нужно утилизировать.
Модельный ряд ZH
| Модель | Расход воздуха, м³/ч | Потери давления, мм вод. ст. | Габариты Д×Ш×В, мм | Масса, кг | Эффективность, % |
|---|---|---|---|---|---|
| ZH-2 | 1600–2900 | ~80 | 950×1110×2357 | 1100 | ≥98 |
| ZH-4 | 2900–4000 | ~80 | 1100×1300×2653 | 1320 | ≥98 |
| ZH-6 | 4000–6400 | ~80 | 1330×1630×3242 | 1480 | ≥98 |
| ZH-8 | 6400–8500 | ~80 | 1530×1830×3242 | 1990 | ≥98 |
| ZH-10 | 8500–10 580 | ~80 | 1730×2030×3432 | 2460 | ≥98 |
| ZH-15 | 12 000–17 000 | 80–120 | 2075×2903×3930 | 3680 | ≥98 |
| ZH-20 | 17 000–24 000 | 80–120 | 2225×2903×4238 | 4200 | ≥98 |
| ZH-30 | 30 000 | 80–120 | 2346×3356×4700 | 6020 | ≥98 |
| ZH-50 | 50 000 | 80–120 | 2634×4378×5785 | 7000 | ≥98 |
80 мм вод. ст. — это примерно 785 Па, 120 мм вод. ст. — примерно 1180 Па.
Где применяется

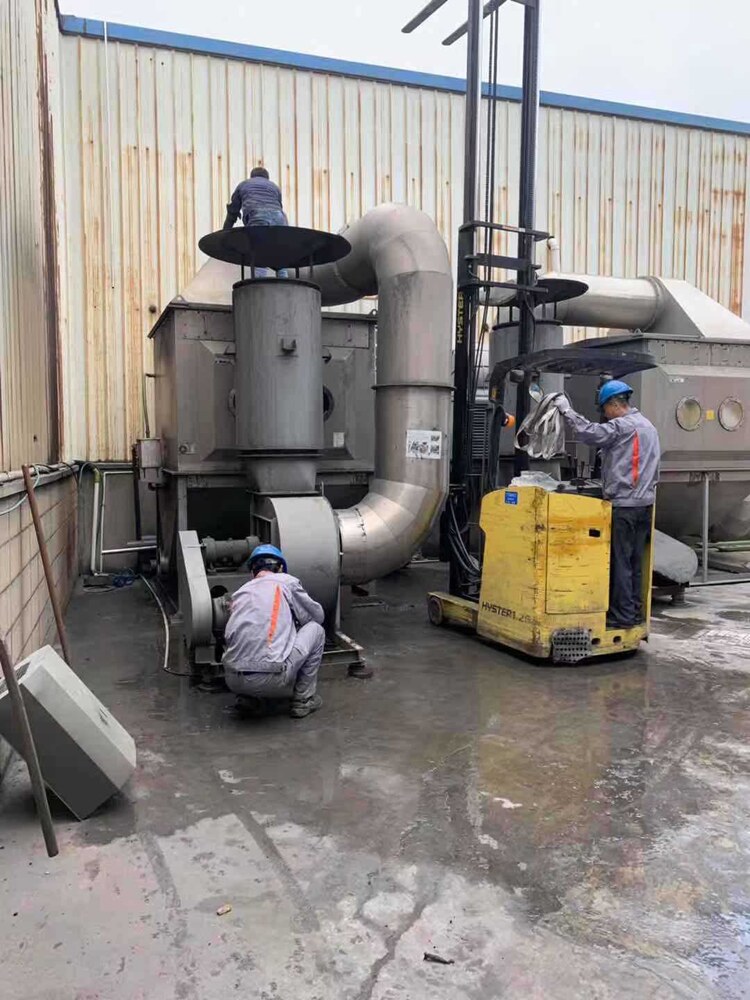

Металлообработка
Полировка и шлифовка нержавеющей стали 304. На посту два круга — абразивный и войлочный, в пыли металл, волокна и полировальная паста: сухой фильтр здесь пожароопасен. На каждый пост 1000 м³/ч, на 15 постов — 15 000 м³/ч, двигатель с частотным приводом. Отдельная задача — балансировка потока по 15 точкам. Заказчик работает на 22 таких скрубберах.

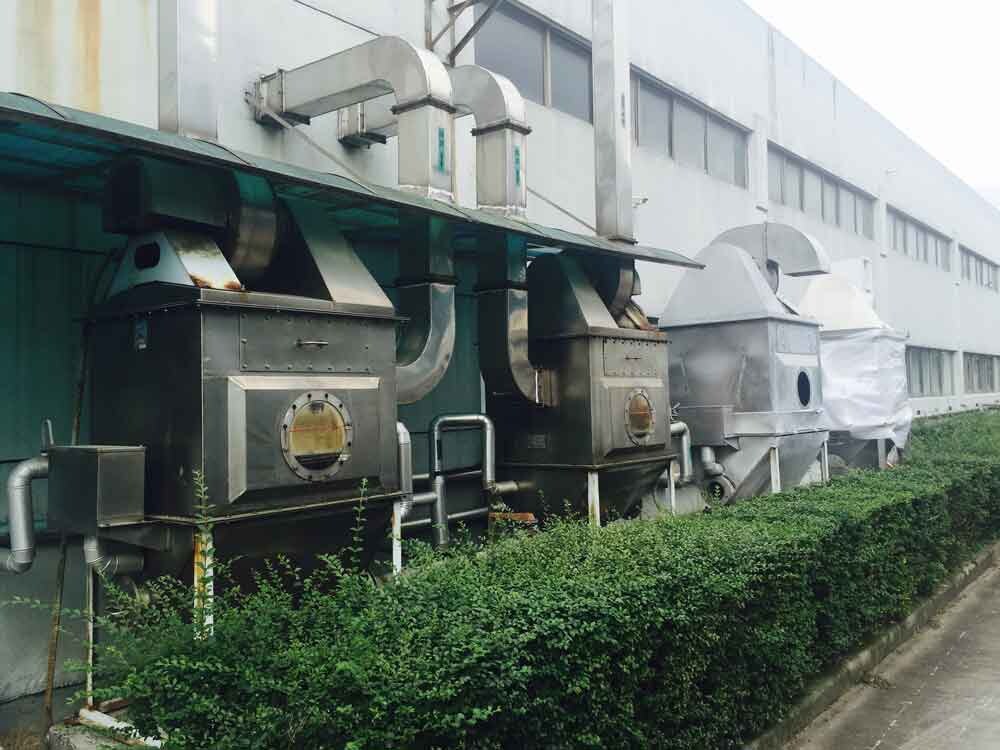

Фармацевтика
Высокоактивная, ядовитая и сенсибилизирующая пыль — вода здесь служит фильтрующей средой. Фармацевтические заводы улавливают так пыль антибиотиков: воду нейтрализуют и передают на очистные. Оборудование на фото работает 10 лет и продолжает работать.

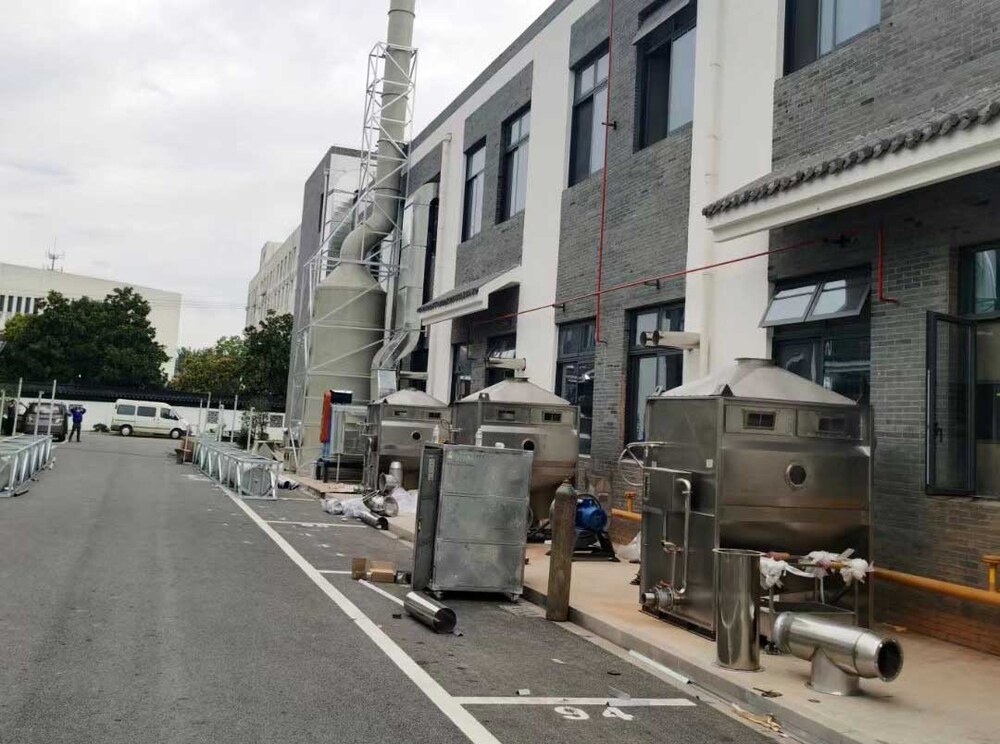

Покрытия и грануляция
Коутеры и нанесение в псевдоожиженном слое — трудный случай для пылеулавливания: часть материала очень липкая, а органический растворитель взрывоопасен. Типовые расходы — 4000, 6000 и 8000 м³/ч, исполнение из нержавеющей стали.

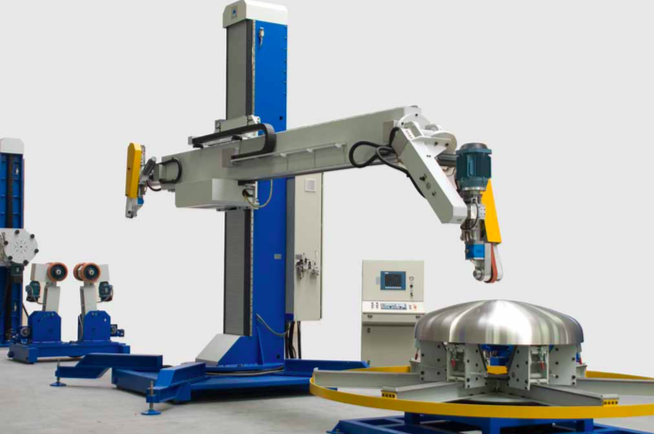

Шлифовка на ЧПУ
Шлифовка обечаек и днищ сосудов. Две сложности: пыль абразивная, а шлифовальная головка подвижная. Решение — гибкий рукав и вытяжной зонт прямо на головке, улавливание «точка в точку». Заказчик из Вьетнама работает на двух таких установках.

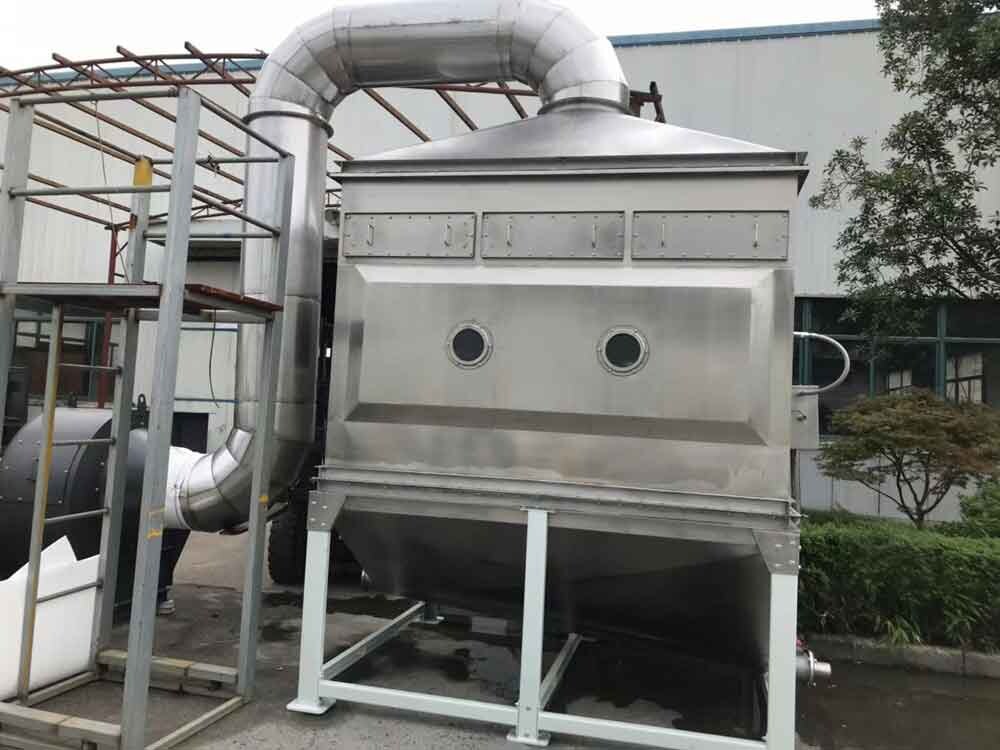

Перлит
Перлитовый карьер в Индонезии: при дроблении, просеивании и фасовке много абразивной пыли высокой концентрации. По размеру и высоте зонтов расход получился около 20 000 м³/ч — подошла модель ZH-20. Поставка на условиях CIF.

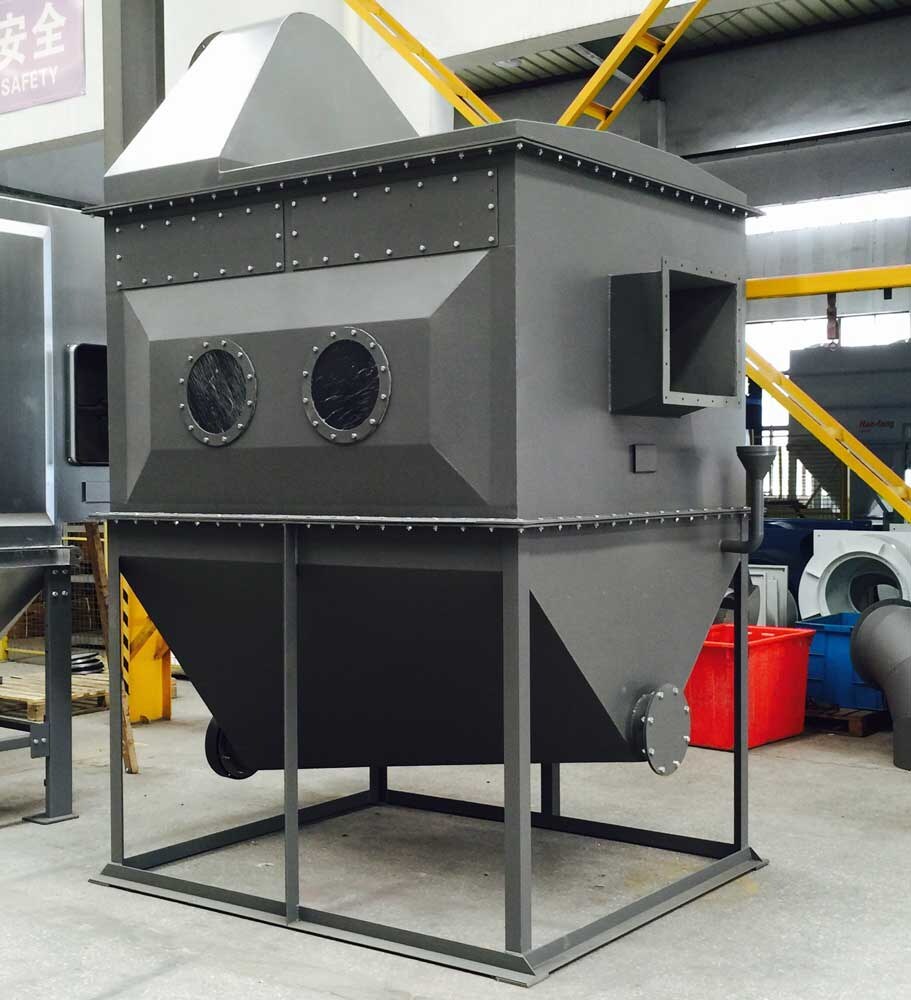

Котельные
Котлы на биомассе, угле, газе. Насосов и форсунок нет, поэтому смолистые отложения не страшны. Вода забирает горячие и кислые газы, для обработки стоков добавляют нейтрализующий порошок. Ориентир: 1 тонна котла — примерно 3000 м³/ч.
Термическое напыление
Напыление — процесс с пламенем: газ горячий, пыль тоже. Горячая металлическая пыль мокрому скрубберу не страшна.

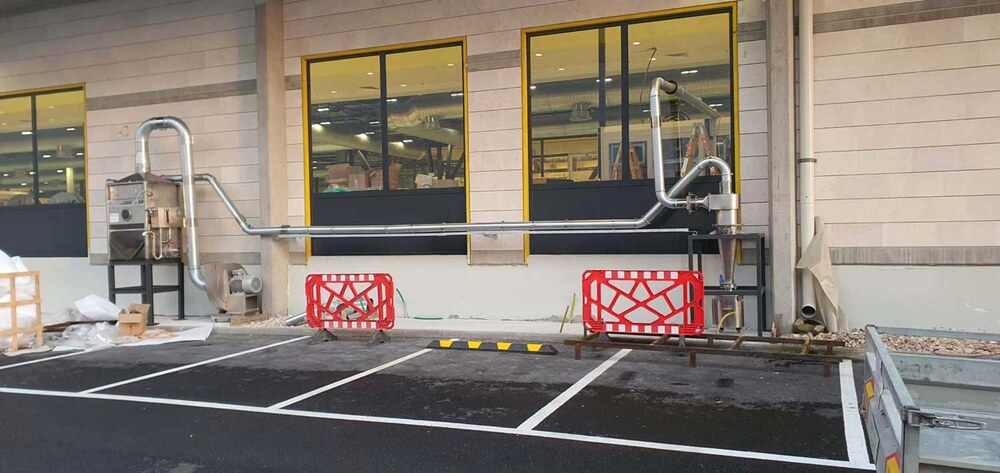

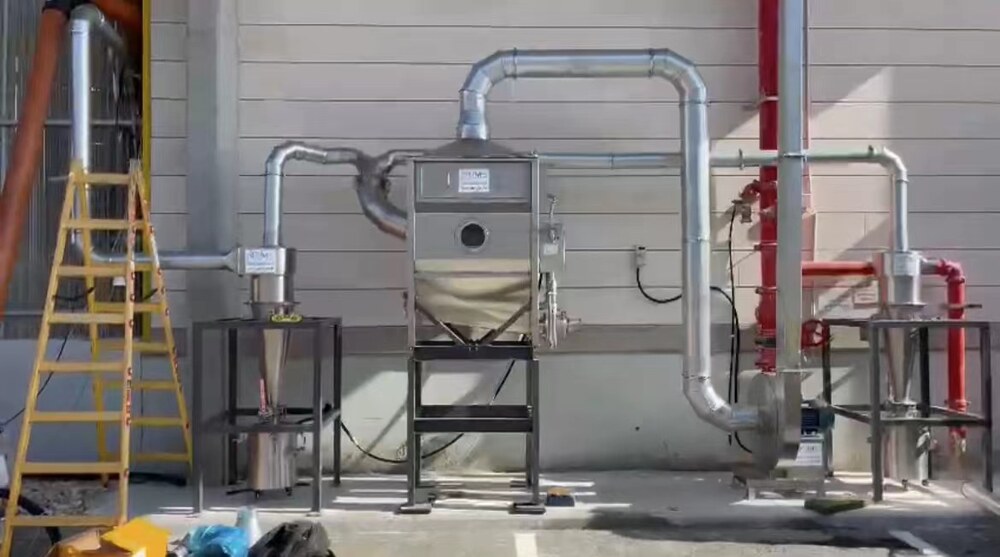

Пищевое производство
Сухое молоко и подобные порошки — сложная задача: пыль гигроскопична и налипает на рукава и картриджи сухих фильтров. Заказчик из Израиля поставил два мокрых скруббера — работают отлично.
Если нужно удалять шлам без остановки оборудования — смотрите ротоклон: тот же принцип, но с автоматическим шламоудалением. Для очистки от кислых и щелочных газов — PP-башня.
